Compatible con G12 Garlock · serie DCF

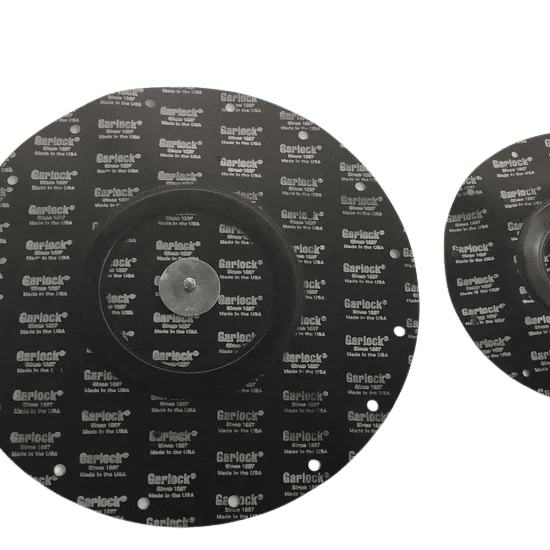

Kit de reparación de diafragma Garlock G12
Un diafragma de repuesto de caucho sintético reforzado para válvulas de pulso de brazo giratorio de filtros de mangas, que cubre conexiones de 3/4 a 3 pulgadas y está diseñado para un sellado confiable en ciclos de limpieza industriales exigentes.
Parámetros técnicos
Especificación de operación principal.
Compatibilidad de modelosSerie DCF, compatible con G12 Garlock
Tamaños de conexión3/4″ / 1″ / 1-1/2″ / 2″ / 2-1/2″ / 3″
Diámetros nominalesDN25 / DN40 / DN50 / DN62 / DN76
Cuerpo de válvula compatibleCuerpo de válvula de pulso de aluminio de alta calidad
Material del diafragmaCaucho sintético con capa de refuerzo metálica
Presión de trabajo0.2–0.7 MPa / 58–87 psi
Medio de trabajoAire comprimido limpio
Tensión compatibleSistemas de válvulas DC24V / AC220V, 50Hz
Corriente0.8A (0.05A)
Rango de temperatura−10°C to 80°C / 14°F to 176°F
Humedad relativa≤85%
Vida útil≥1 millón de ciclos / aproximadamente 5 años
ResistenciaResistente al desgaste, los impactos, el calor, la corrosión y el frío
Normas del producto
Instalación y mantenimiento para una larga vida útil del diafragma.
Inspección de la válvulaLimpie el asiento de la válvula y elimine residuos o rebabas afiladas antes de instalar el diafragma
Apriete de los tornillosApriete los tornillos de la tapa progresivamente en patrón de estrella para distribuir la presión y evitar fugas en los bordes
Calidad del aireUtilice aire comprimido seco y sin aceite para reducir la degradación química del caucho sintético
Control de presiónMantenga la presión entre 0.2–0.7 MPa; superar 87 psi acorta la vida a fatiga del diafragma
Control de temperaturaMantenga la temperatura de servicio por debajo de 80 °C para evitar daños prematuros en el diafragma
Resultado del mantenimientoUna instalación correcta restablece el pulsado rápido, un cierre confiable y una limpieza eficiente del filtro de mangas
