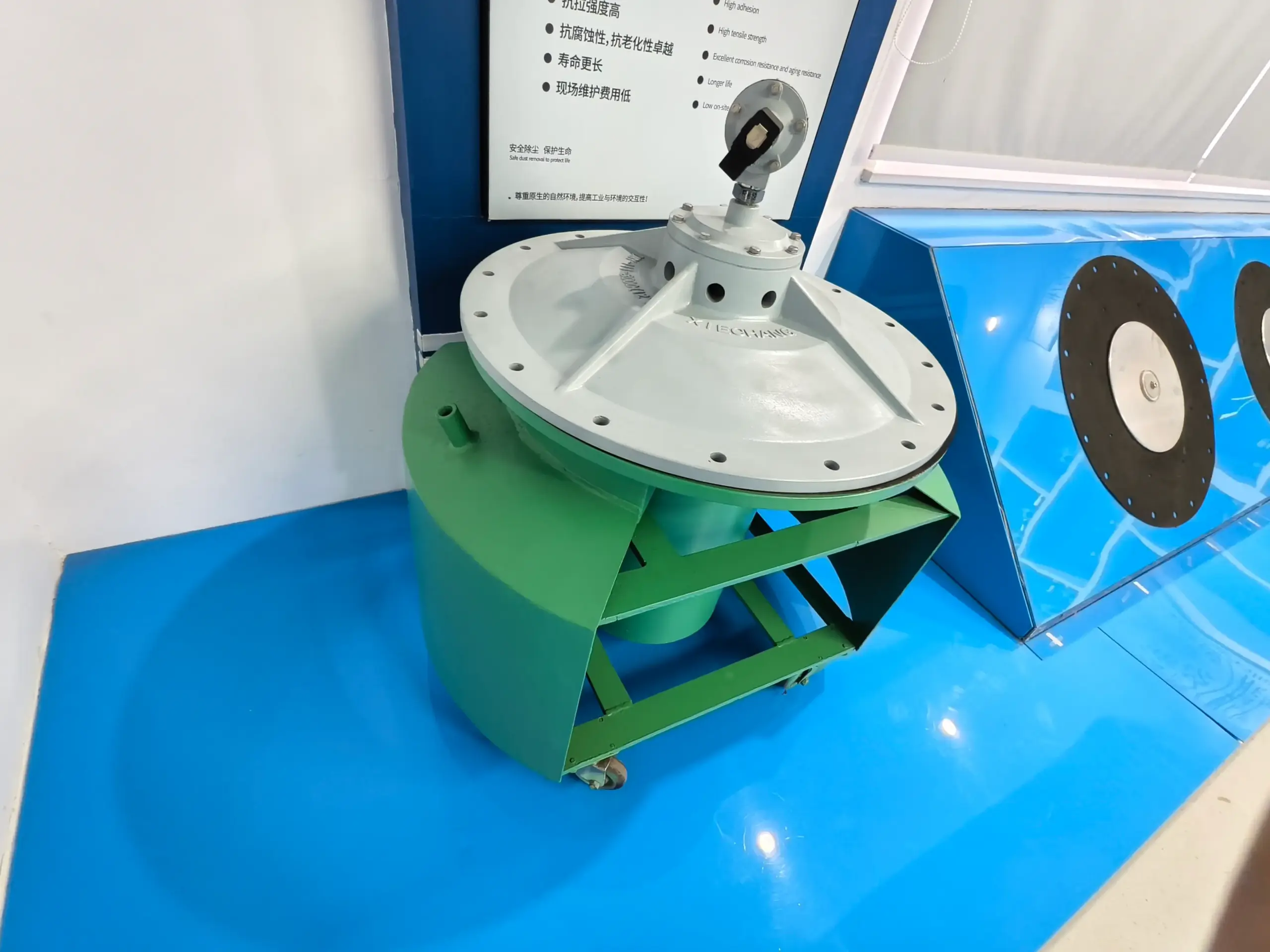

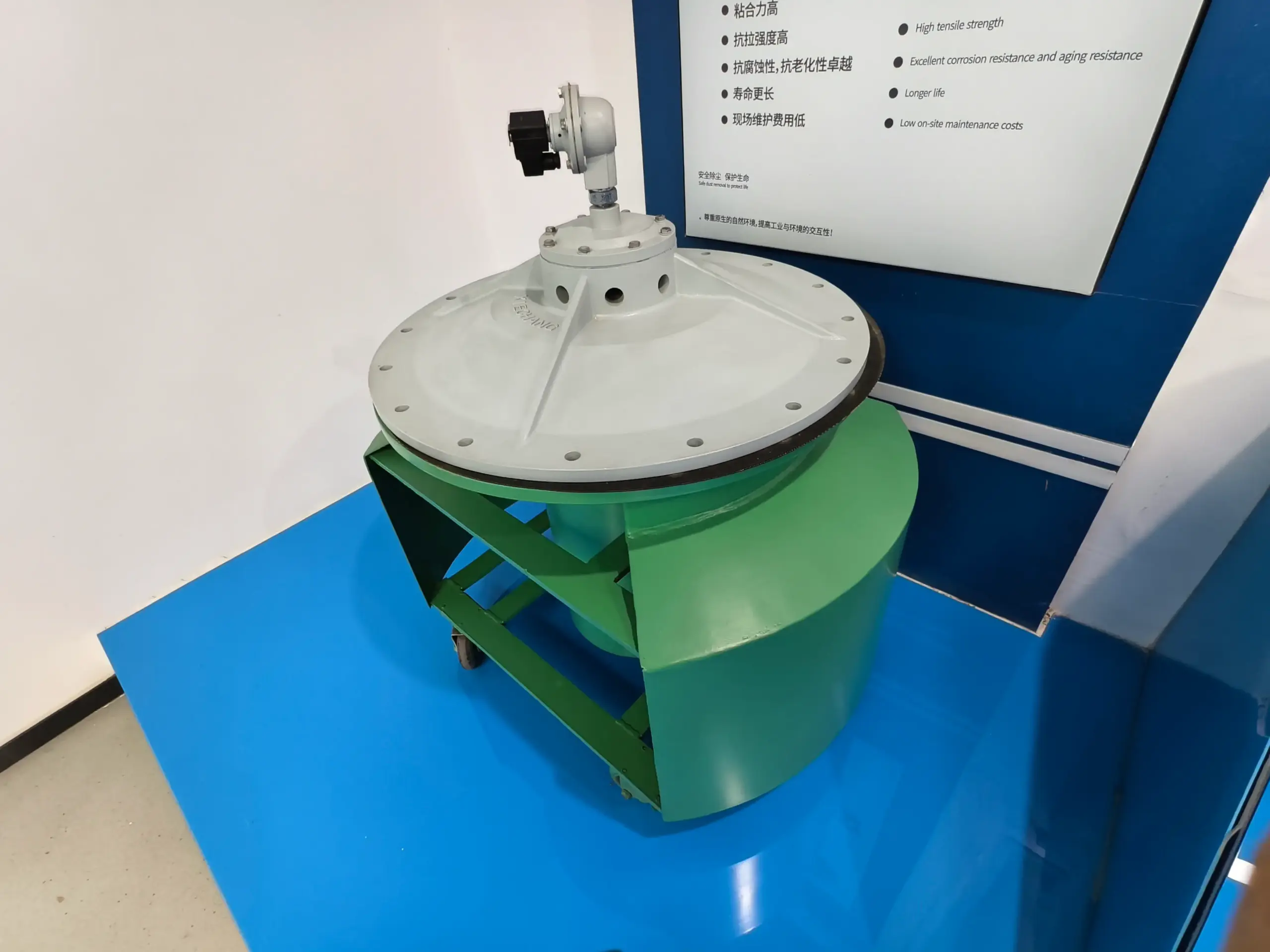

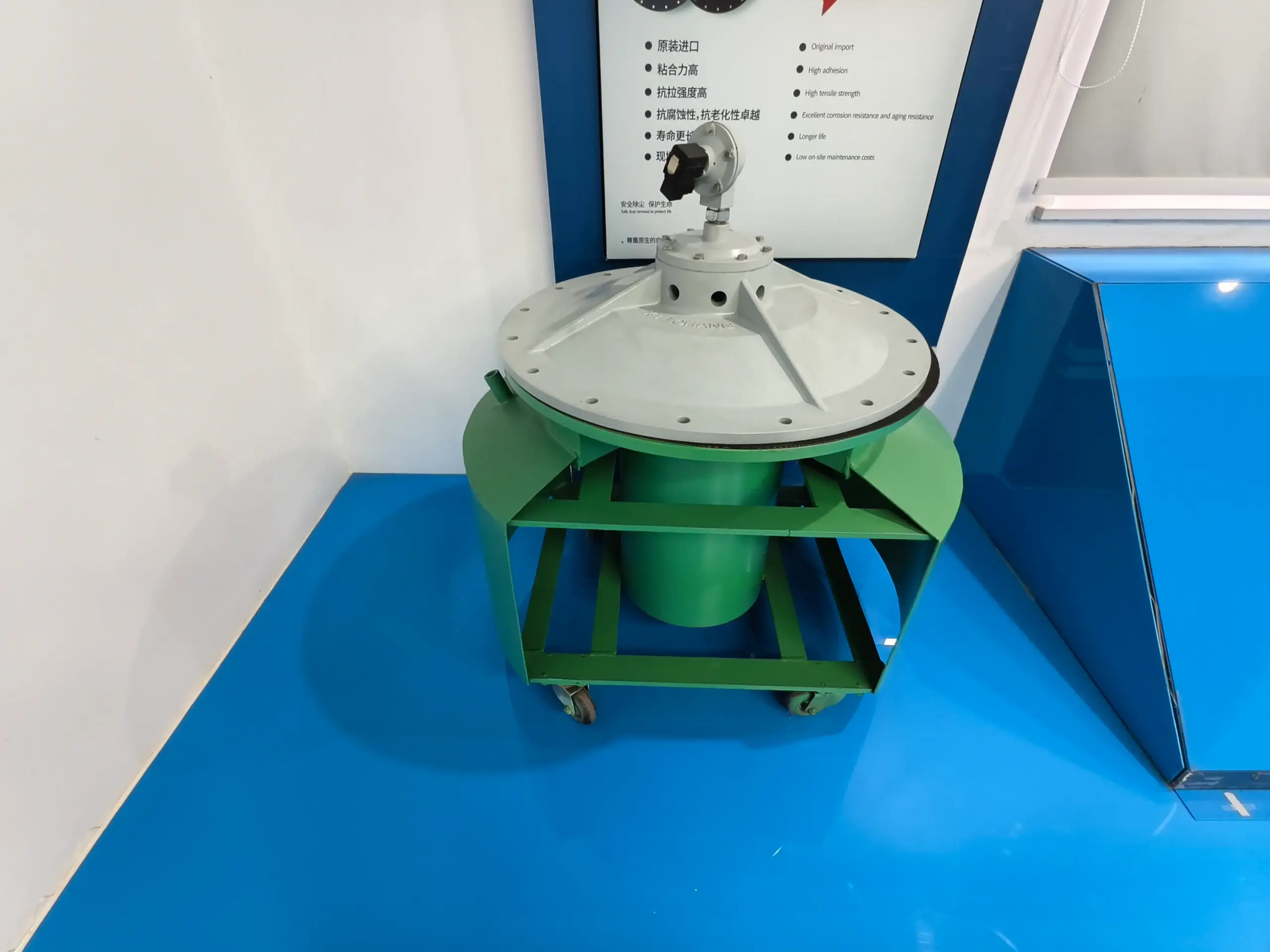

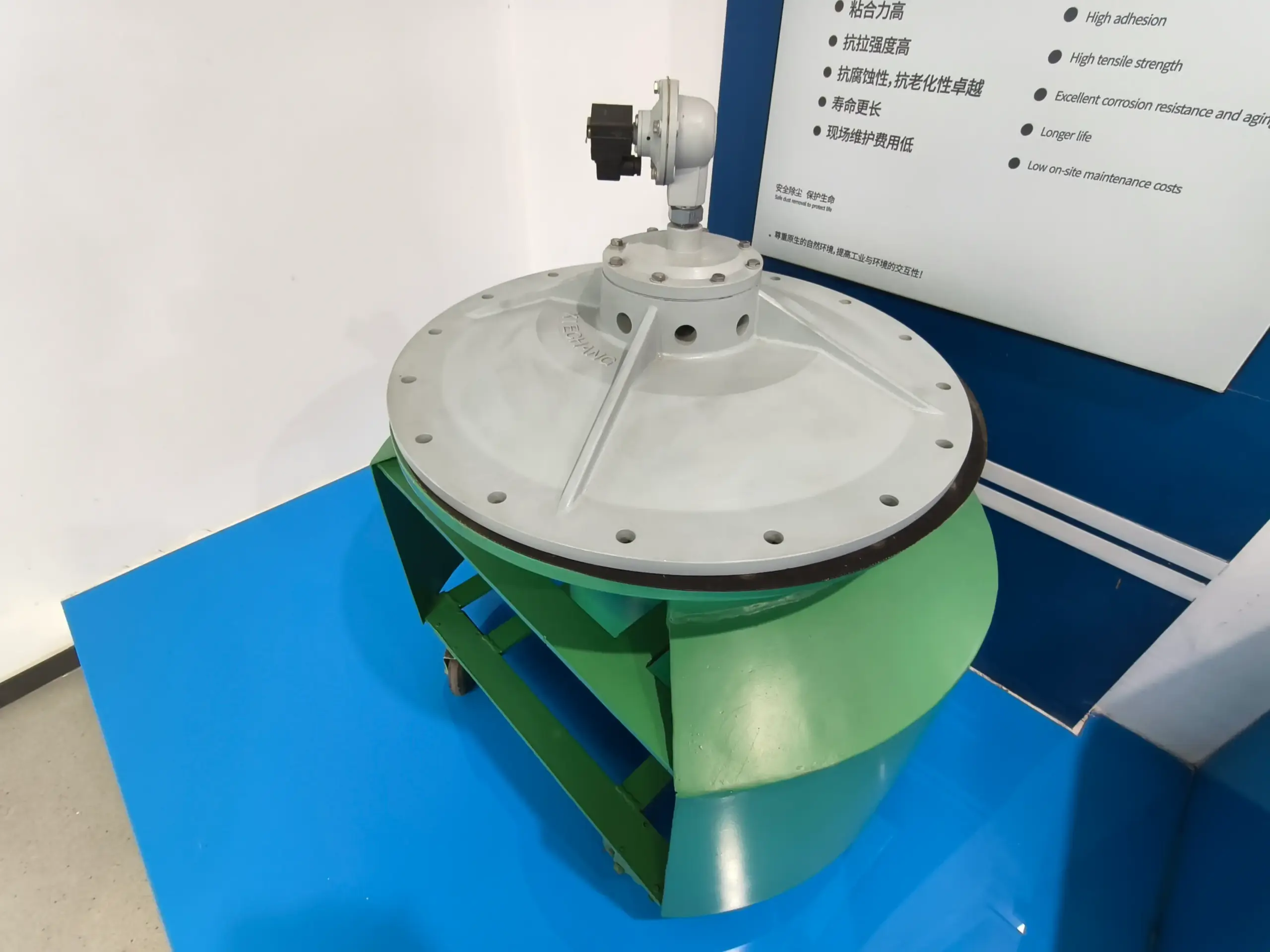

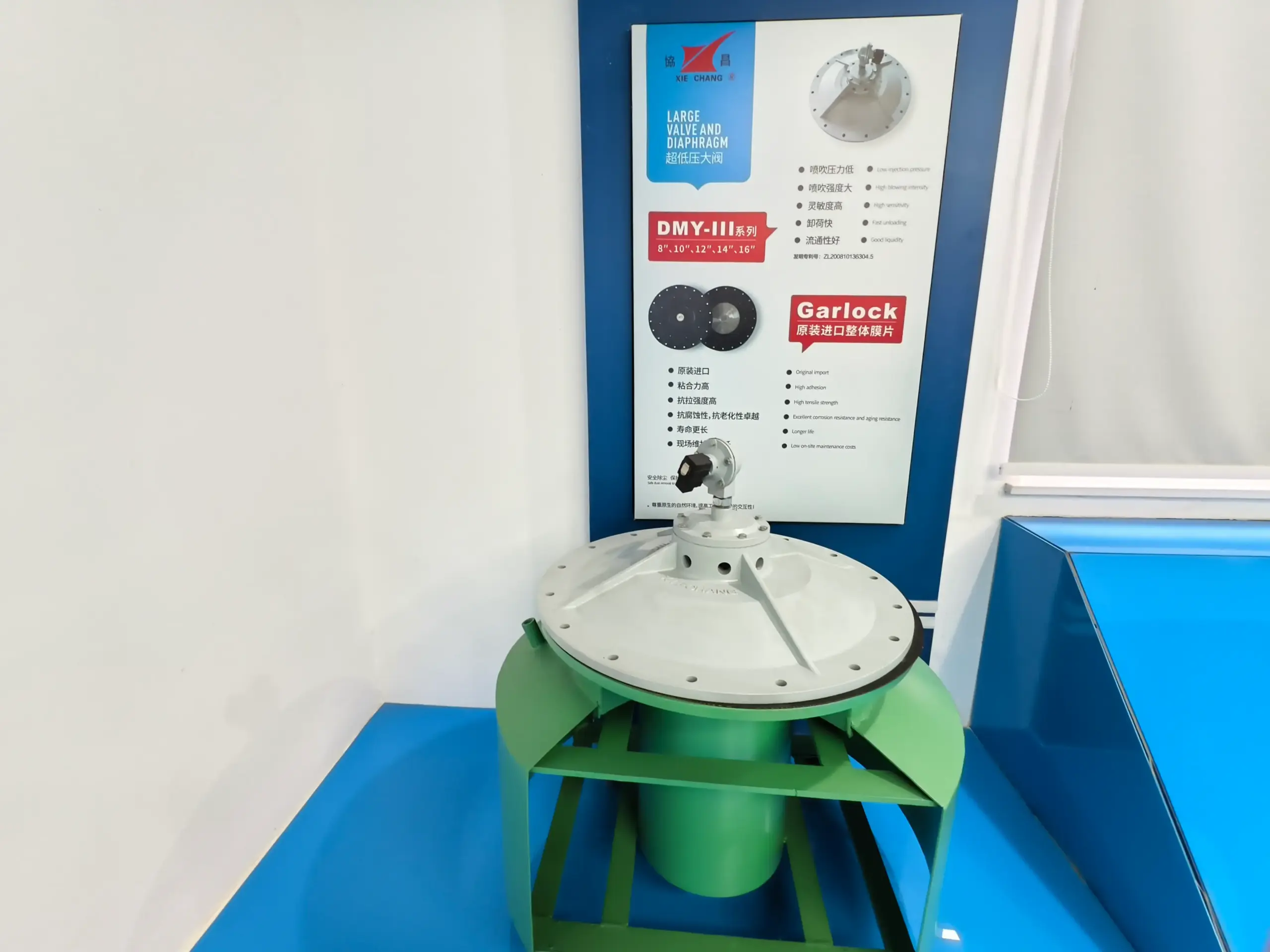

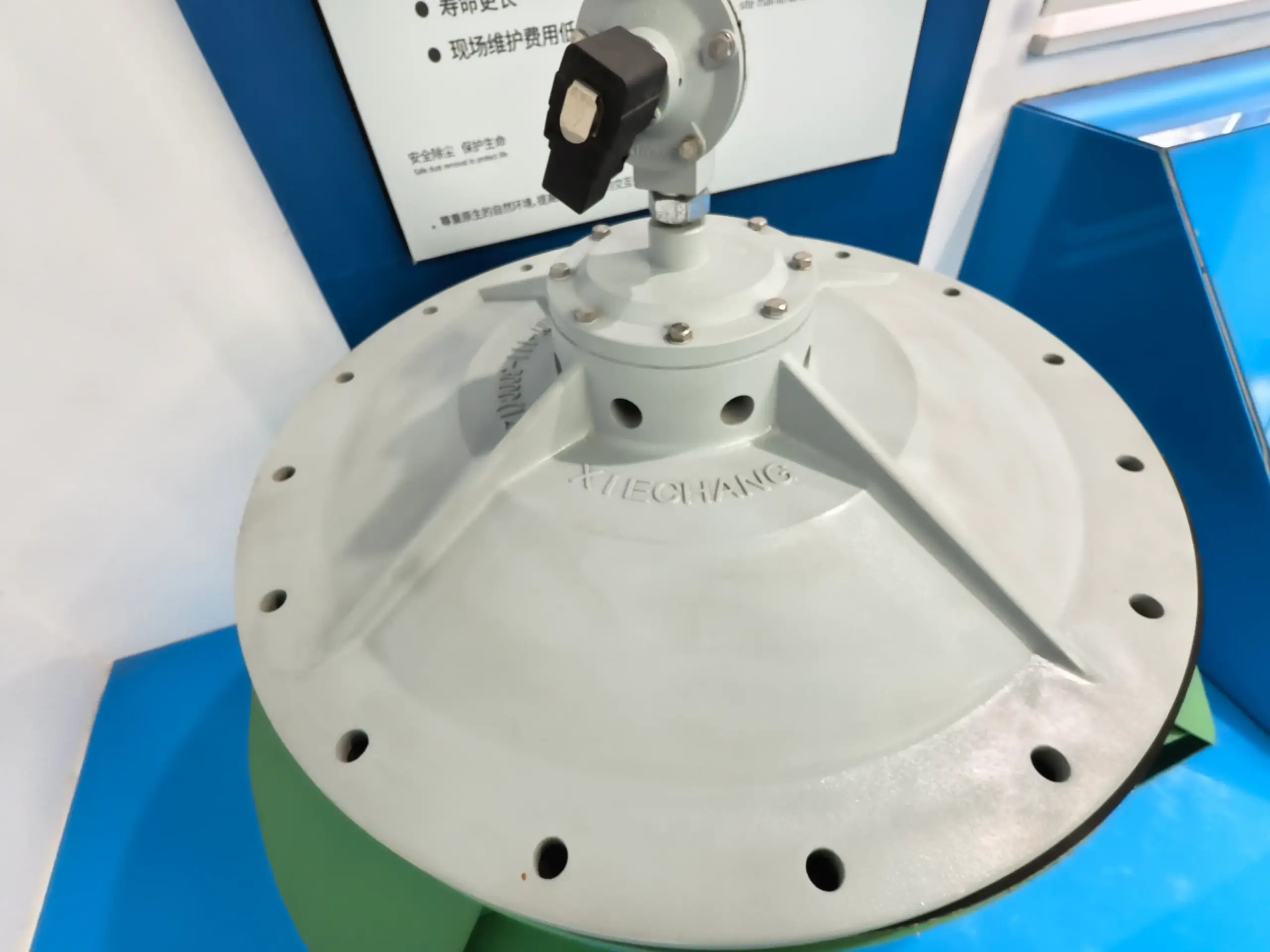

Válvula de pulso de gran tamaño DMY-III de 8-16 pulgadas
Válvula de pulso de baja presión de gran tamaño de 8-16 pulgadas, diseñada para la limpieza de filtros de mangas industriales de gran volumen.
Parámetros técnicos
Especificación de operación principal.
SerieDMY-III
Presión de trabajo0.05-0.1 MPa
Medio de trabajoAire comprimido limpio y seco
TensiónDC24V; AC220V / 50Hz opcional
Grado de protecciónIP65
Temperatura de trabajo-20 C a +55 C (estándar)
Vida útil del diafragmaAproximadamente 1 millón de ciclos en las condiciones especificadas
Gama completa de modelos
Gama de modelos DMY-III
0.05-0.1 MPa / IP65 / configuración industrial
| Tipo | N.º de modelo | Tamaño | Diámetro DN | Caudal de aire |
|---|---|---|---|---|
| Gran tamaño | DMY-III-200C | 8" | DN200 | 1.3-1.8 m3 |
| Gran tamaño | DMY-III-250C | 10" | DN250 | 1.3-2.2 m3 |
| Gran tamaño | DMY-III-300C | 12" | DN300 | 1.5-2.5 m3 |
| Gran tamaño | DMY-III-350C | 14" | DN350 | 1.5-2.8 m3 |
| Gran tamaño | DMY-III-400C | 16" | DN400 | 1.8-3.5 m3 |
Normas del producto
Especificaciones de válvulas de pulso industriales.
CertificacionesConfiguración industrial
FabricanteSuzhou Xiechang Environmental Protection Technology Co., Ltd.
AplicaciónFiltros de mangas con limpieza por pulsos de aire y sistemas industriales de captación de polvo
Videos de productos
Videos relacionados de demostración y selección.
El motor de la captación de polvo: válvulas de pulso de gran diámetro Xiechang DMY-III (8"-16")
Válvula de pulso de diafragma de gran tamaño de 8" a 16"

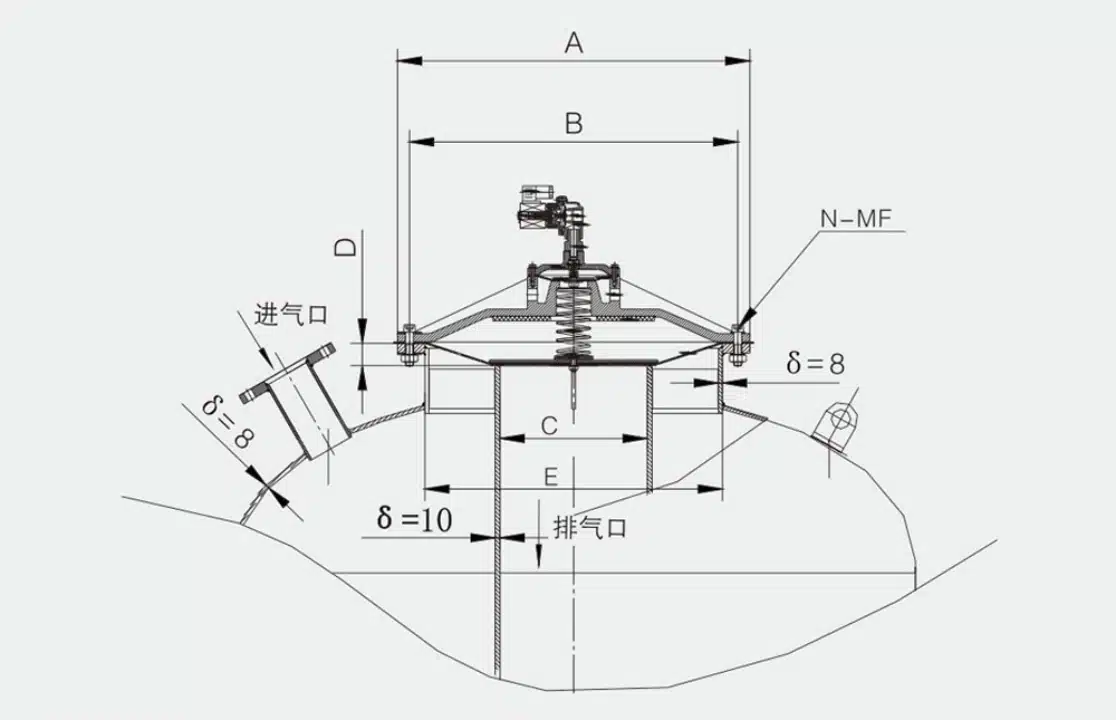

Planos técnicos
Dimensiones de instalación de este producto.
🔒 Dimensiones disponibles bajo consultaDMY-III-250C
DMY-III-250C · 10 pulgadas · válvula de pulso sumergida/inmersa de baja presión — Plano de instalación
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 40 mm |
| Spray tube diameter | Ø275 mm |
+2 dimensiones adicionales
🔒 Dimensiones disponibles bajo consultaDMY-III-300C
DMY-III-300C · 12 pulgadas · válvula de pulso sumergida/inmersa de baja presión — Plano de instalación
| Outer flange diameter | Ø730 mm |
|---|---|
| Bolt circle diameter | Ø680 mm |
| Bolt holes | 16-M16 |
| Flange thickness | 🔒 |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+2 dimensiones adicionales
🔒 Dimensiones disponibles bajo consultaDMY-III-350C
DMY-III-350C · 14 pulgadas · válvula de pulso sumergida/inmersa de baja presión — Plano de instalación
| Outer flange diameter | Ø842 mm |
|---|---|
| Bolt circle diameter | Ø780 mm |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+3 dimensiones adicionales
🔒 Dimensiones disponibles bajo consultaDMY-III-400C
DMY-III-400C · 16 pulgadas · válvula de pulso sumergida/inmersa de baja presión — Plano de instalación
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Outlet diameter | Ø806 mm |
| Spray tube diameter | 🔒 |
| Spray tube wall | 10 mm |
| Mounting height | 50 mm |
+2 dimensiones adicionales
🔒 Dimensiones disponibles bajo consultaDMY-III-200C
DMY-III-200C · 8 pulgadas · válvula de pulso sumergida/inmersa de baja presión — Plano de instalación
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 12-M10 |
| Flange thickness | 🔒 |
| Mounting height | 35 mm |
| Spray tube diameter | Ø220 mm |
+2 dimensiones adicionales
Base de conocimientos
Respuestas prácticas para este producto.
Solución de problemas
¿Cómo se diagnostican las averías más comunes de una válvula de pulso de gran diámetro y ultrabaja presión?
Las condiciones de trabajo son DC24V/1.2A/30W o AC220V/0.5A/30W y 0.05–0.1 MPa. Si la válvula no abre, compruebe que la tensión coincide, el ancho de pulso (150–200 ms) y la bobina; si el piloto suena pero no sopla, suba la presión del tanque a 0.05–0.1 MPa y revise el conducto de amortiguación; las fugas suelen indicar un piloto, un diafragma o un asiento dañados que deben sustituirse.
diagnóstico de averíasválvula de ultrabaja presiónválvula de gran diámetro
Aplicaciones
¿Cómo se instala una válvula de pulso de gran diámetro y ultrabaja presión (8"–16")?
Coloque el diafragma grande sobre el tanque (con la cara de aluminio hacia arriba) alineando los orificios de los tornillos, asiente el resorte en su placa de retención, monte la tapa de la válvula alojando el resorte y apriete los tornillos en diagonal. En las válvulas de 12"–16" instale además el adaptador y la válvula piloto con cinta de PTFE (observe el sentido de flujo del piloto) y realice una prueba de retención de presión a 0.1 MPa.
válvula de ultrabaja presiónválvula de pulso de gran diámetroválvula de 8-16 pulgadas
Ventajas
¿Cuáles son las ventajas de la válvula de pulso de gran diámetro y ultrabaja presión Xiechang DMY-III?
La DMY-III (8"–16") emplea un diafragma de tres etapas de alta sensibilidad, su asiento de primera etapa se funde integrado con el tanque de aire para una baja resistencia interna y monta diafragmas GARLOCK de primera y segunda etapa con 1 000 000 de ciclos garantizados. Limpia muchas mangas a baja presión con gran volumen de aire y es idónea para el suministro con soplante de lóbulos, más eficiente energéticamente.
DMY-IIIválvula de ultrabaja presiónválvula de gran diámetro
